COC / COB 抽屉式老化设备TEC温控解决方案

一、项目概述

随着高速光通信、数据中心光模块及光电芯片产业的发展，COC、COB等高集成度光电封装方案 对器件可靠性、温度稳定性和长期运行能力提出了更高要求。COC/COB器件在量产过程中通常需要 进行Burn-in（老化）测试，通过规定的温度、工作电流和时间对器件施加持续应力，以筛选早期失效并验证长期可靠性。

针对抽屉式、高密度、多温区的COC/COB老化设备，倍芯华安温控提供基于TEC（Thermoelectric Cooler，热电制冷器）的多通道独立闭环温控方案，实现温度采集、PID控制、TEC双向驱动、电流/电压监测及多重保护，满足光电芯片老化测试对精准、稳定、可追溯温控的需求。

二、COC / COB技术简介

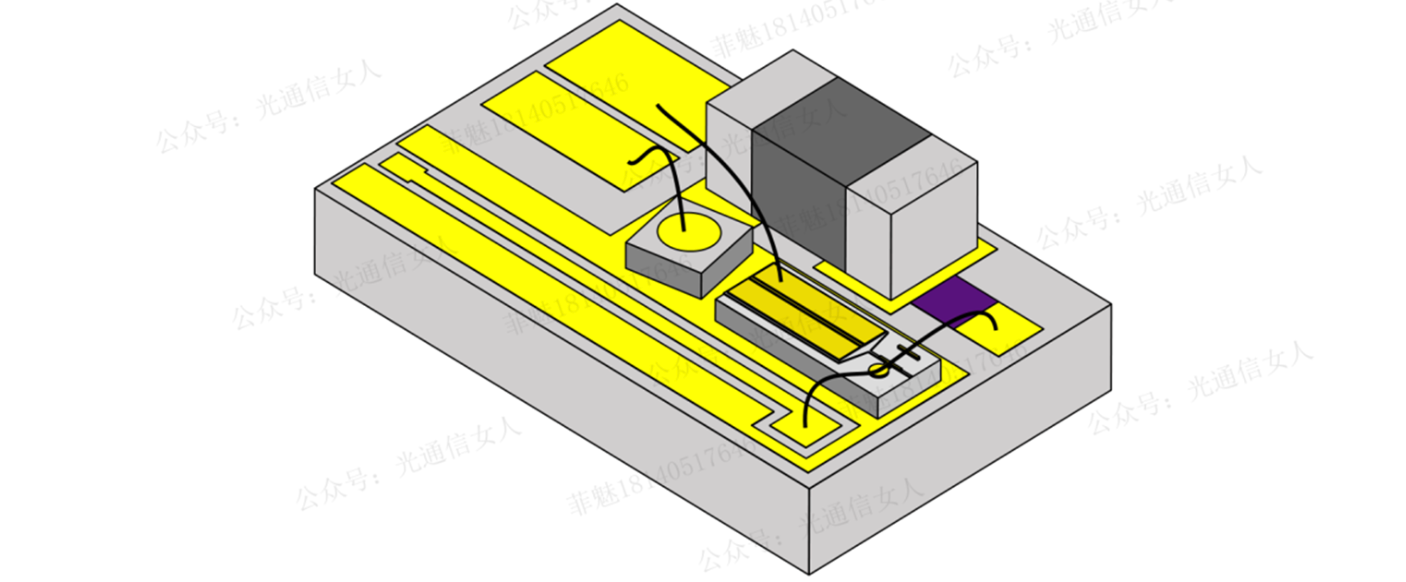

2.1 COC（Chip on Carrier）

COC是Chip on Carrier的缩写，即将激光器芯片、调制器芯片、SOA等光电芯片安装在专用Carrier载板上，并通过金线键合或其他互连方式实现芯片与载板之间的电气连接。COC具有模块化程度高、便于测试和后续装配等特点，可应用于DFB、EML、SOA及其他光通信光电芯片。

· 典型应用：光通信激光器、EML、SOA、数据中心光器件等。

· 老化关注参数：工作温度、工作电流、工作电压、光功率、波长及长期稳定性。

· 温控要求：长时间稳定运行，并保证不同测试单元之间的温度一致性。

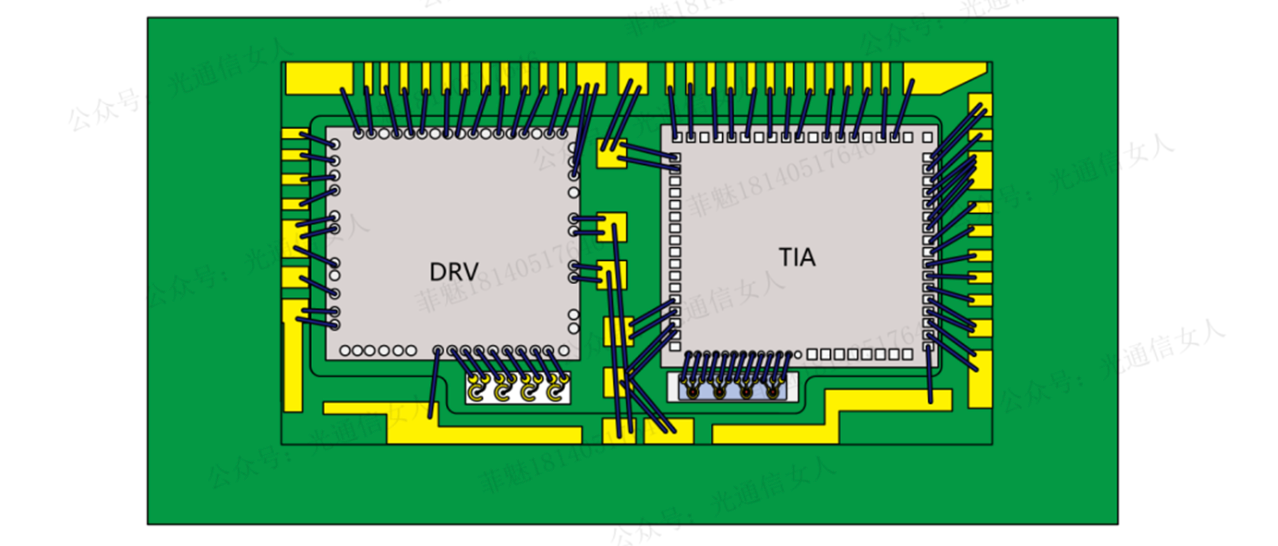

2.2 COB（Chip on Board）

COB是Chip on Board的缩写，即将裸芯片直接安装在PCB或其他基板上，并通过金线键合、倒装等方式完成电气连接。COB具有结构紧凑、集成度高、互连路径短等特点，广泛应用于高速光通信及高密度光电器件。

· 典型应用：VCSEL、光通信器件、高速光模块及其他高密度光电组件。

· 核心关注：芯片温升、温度一致性、热阻及长期可靠性。

· 老化设备需要兼顾高密度布置与稳定散热。

三、COC / COB为什么需要老化测试

光电芯片长期工作过程中会受到温度、工作电流、热应力及封装应力等因素影响。Burn-in老化通过在规定温度和工作条件下持续运行，使潜在的早期失效和性能漂移尽可能提前暴露，从而提高产品出厂可靠性和一致性。

· 加速筛选潜在早期失效器件。

· 验证芯片在规定温度和工作电流下的长期稳定性。

· 监控光功率、波长、工作电流等关键参数的变化。

· 形成完整老化数据，为质量追溯和工艺优化提供依据。

四、TEC温控技术介绍

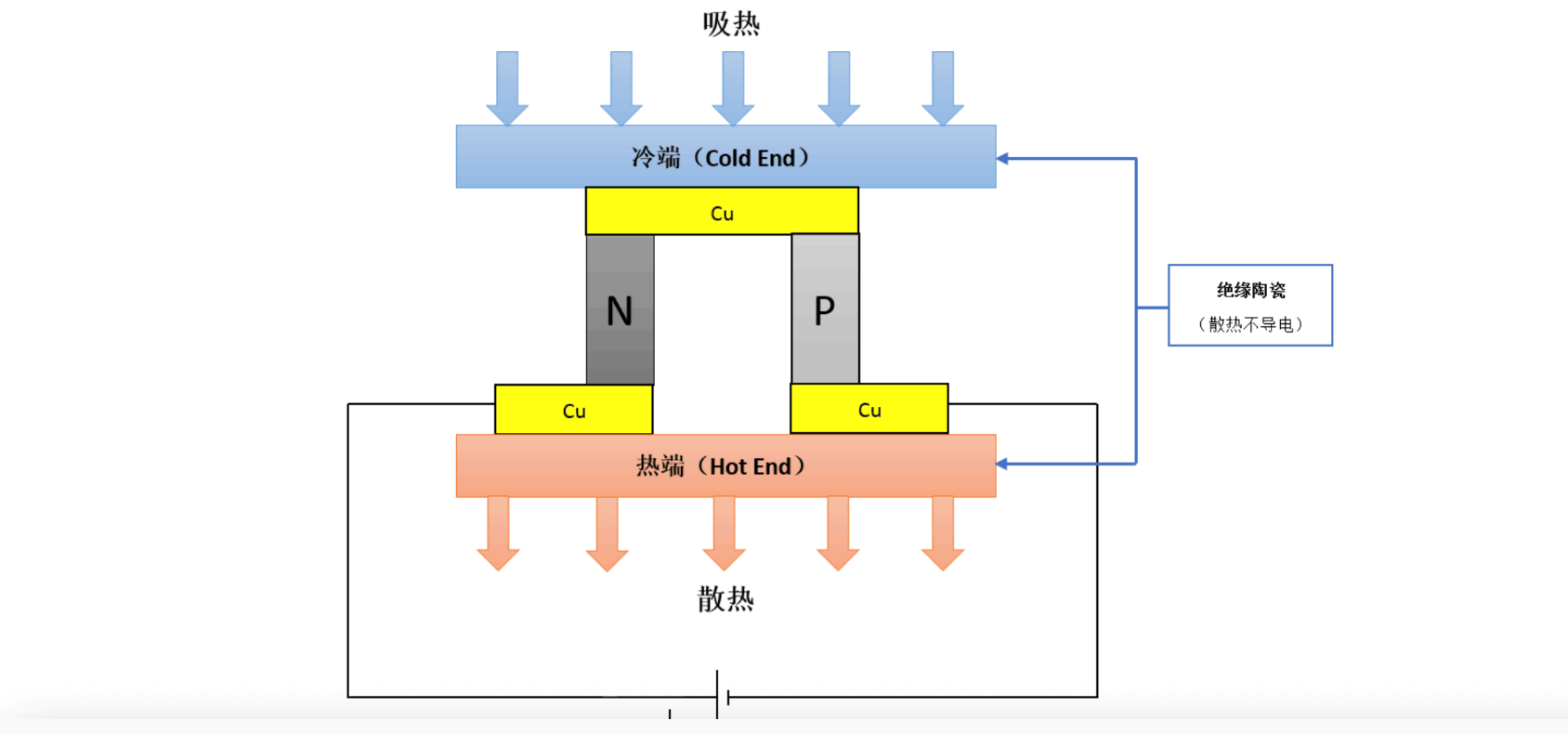

TEC（Thermoelectric Cooler）即热电制冷器，也称帕尔贴器件。TEC利用帕尔贴效应，通过直流电流实现热量从一侧向另一侧转移。改变电流方向即可改变冷端和热端的作用方向，因此TEC能够同时实现加热和制冷。

· 双向温控：同一TEC既可加热，也可制冷。

· 响应速度快：适合需要快速温度调节和动态补偿的场景。

· 结构紧凑：便于集成到抽屉式、高密度测试夹具。

· 独立闭环：结合温度传感器和PID算法实现精确控温。

4.1 TEC闭环控制原理

目标温度 → PID控制 → TEC驱动 → COC/COB器件 → 温度传感器 → 实际温度反馈 → PID控制。

控制器实时比较目标温度与实际温度，根据温差动态调整TEC输出。当实际温度低于目标值时增加加热输出；当实际温度高于目标值时进行制冷补偿，从而形成稳定的闭环温控。

4.2 TEC热端散热的重要性

TEC制冷时，芯片冷端吸收的热量与TEC自身产生的焦耳热都会汇集到热端。如果热端散热能力不足，热端温度持续升高，TEC的有效温差能力会下降，严重时可能导致温控失效甚至器件损坏。因此，TEC方案必须同时设计热端散热系统。

· 风冷：适用于中低热负载场景。

· 水冷冷板：适用于高热负载和高密度老化设备。

· 散热器+风扇：结构简单，便于模块化。

· 实际选型需根据TEC功率、目标温度、环境温度和热负载计算。

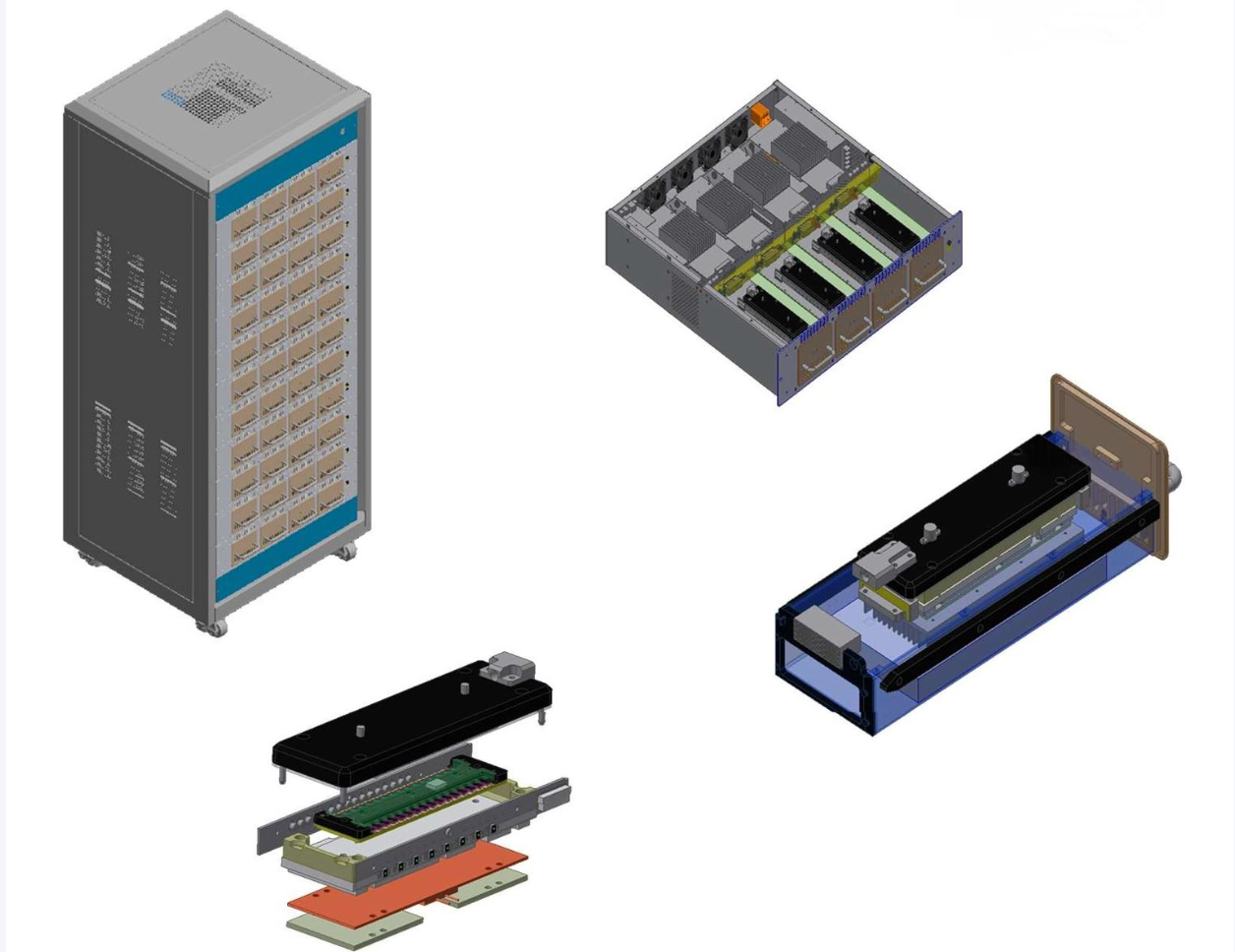

五、COC / COB抽屉式老化设备TEC温控方案

推荐采用“一抽屉一温区、多通道独立闭环”的模块化架构。每个抽屉根据实际结构配置1拖4或1拖8 TEC温控，多个抽屉通过Ethernet/Modbus TCP接入设备上位机，实现统一参数设置、状态监控和老化数据管理。

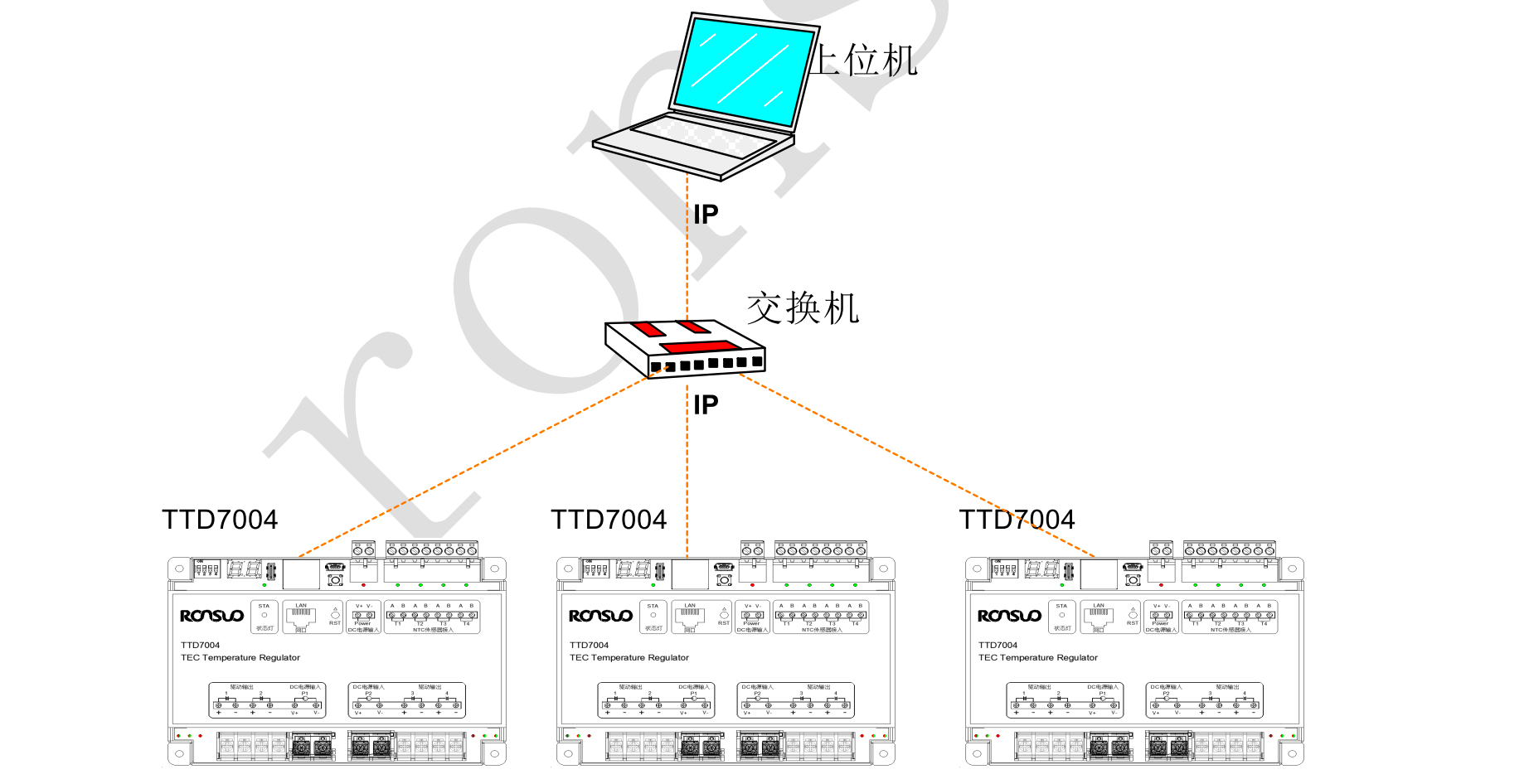

5.1 系统架构

上位机
↓ Ethernet / Modbus TCP
抽屉1 → TEC温控器 → TEC1/TEC2/TEC3/TEC4 → COC/COB
抽屉2 → TEC温控器 → TEC1/TEC2/TEC3/TEC4 → COC/COB
抽屉N → TEC温控器 → TEC1/TEC2/TEC3/TEC4 → COC/COB

对于单个抽屉配置4个独立温区的设备，可采用TTD7004实现1拖4独立TEC控制；对于更高通道密度的设备，可根据实际负载考虑1拖8方案。具体通道数量、TEC电流及温控指标需结合客户夹具和热负载确定。

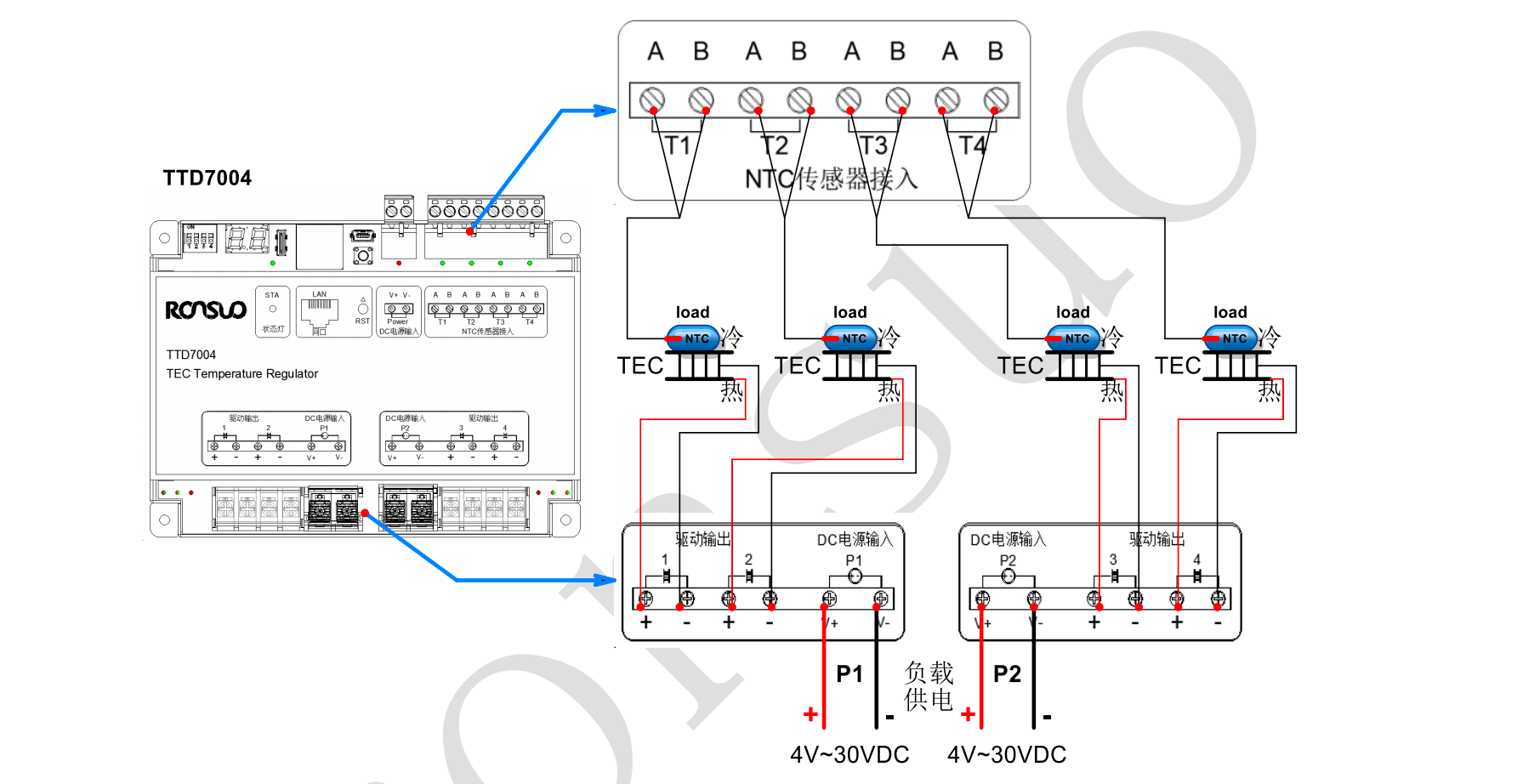

5.2 单通道控制链路

温度传感器 → 温度采集 → PID算法 → TEC双向驱动 → 被测器件 → 温度反馈。

· 每个通道独立采集温度。

· 每个通道独立PID控制。

· 每个通道独立TEC加热/制冷。

· 实时监测TEC电流和电压。

· 异常情况下进入安全保护状态。

六、倍芯华安TEC温控方案

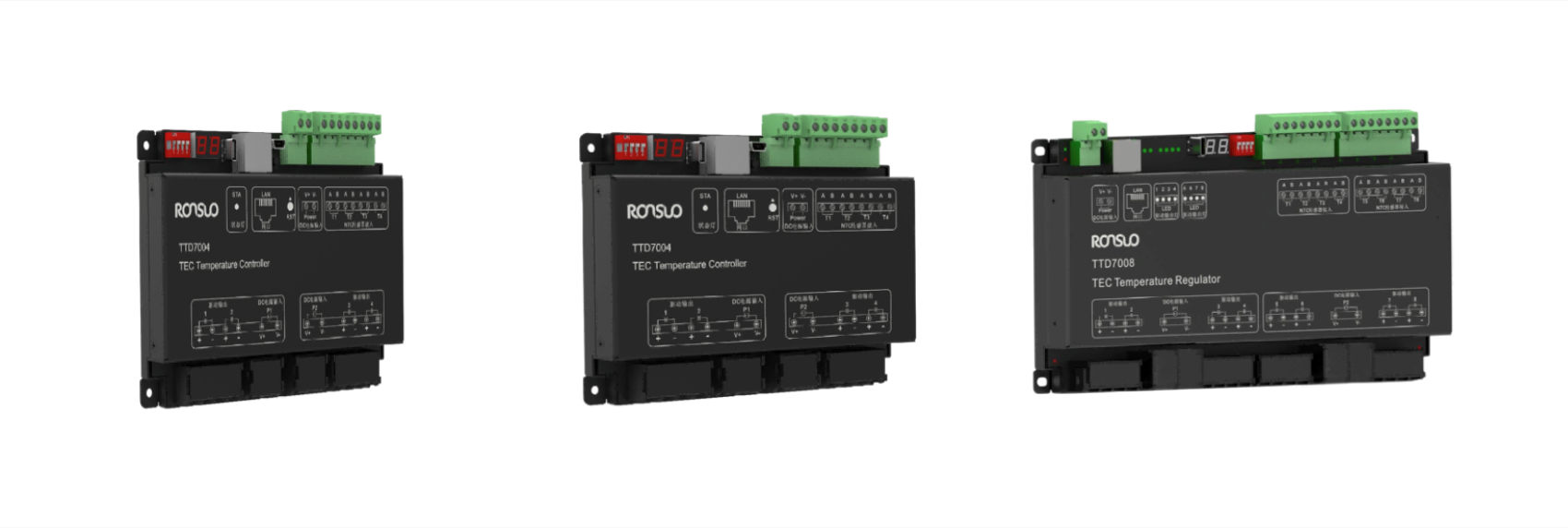

6.1 核心产品建议

6.2 主要功能

· 多通道独立温度采集。

· PID闭环控温。

· TEC双向加热/制冷。

· TEC电流、电压实时监测。

· 限流、限压保护。

· 超温保护。

· 传感器断线/异常保护。

· 输出短路/异常检测。

· 通讯异常安全处理。

· Ethernet / Modbus TCP/RS485/RS232等设备级通讯接口。

七、方案特点

八、典型应用场景

· COC激光芯片抽屉式老化设备。

· COB光电芯片老化及可靠性测试设备。

· VCSEL芯片老化测试设备。

· DFB / EML / SOA等光通信芯片测试设备。

· 光模块耦合、老化及温度循环设备。

· 数据中心光器件及高速光通信器件测试设备。

九、方案价值

倍芯华安温控将TEC驱动、温度采集、PID控制、实时监测和保护功能集成到多通道温控模块中，通过模块化方式匹配COC/COB抽屉式老化设备，为设备厂商提供从单抽屉温控到整机多抽屉温控的可扩展方案。核心价值：多通道、独立温区、双向TEC、闭环控制、实时监测、多重保护，以及与设备上位机的标准化通讯。

十、方案实施注意事项

· TEC规格需根据最大热负载、目标温度和环境温度进行选型。

· TEC热端散热能力必须与最大制冷功率匹配，不能只根据冷端温度选型。

· 温度传感器应尽可能靠近实际被测芯片或温控关键位置，减少温度梯度带来的测量误差。

· 夹具材料、导热界面材料、压紧力和结构热阻会直接影响最终控温效果。

· 温控器的控制精度不等同于芯片实际温度精度，最终指标应通过整机实测验证。

· 对于长时间高负载老化，建议同时监控TEC电流、电压及热端温度/散热状态。

· 具体温度范围、TEC电流、电压、通道数量及稳定性指标应在项目技术规格书中最终确认。

十一、总结

COC/COB抽屉式老化设备对温控系统提出了多通道、高密度、独立温区、长期稳定运行和安全保护等要求。基于TEC双向温控技术，结合温度采集、PID闭环、TEC电流/电压监测及多重保护，倍芯华安可以为COC/COB老化设备提供模块化TEC温控子系统。

通过TTD7004 1拖4、TTD7008 1拖8等多通道架构，可根据设备抽屉数量和温区数量灵活扩展，帮助设备厂商实现更加紧凑、标准化和易维护的温控设计。
