PCR仪器TEC温控系统应用介绍

PCR仪器TEC温控系统应用介绍

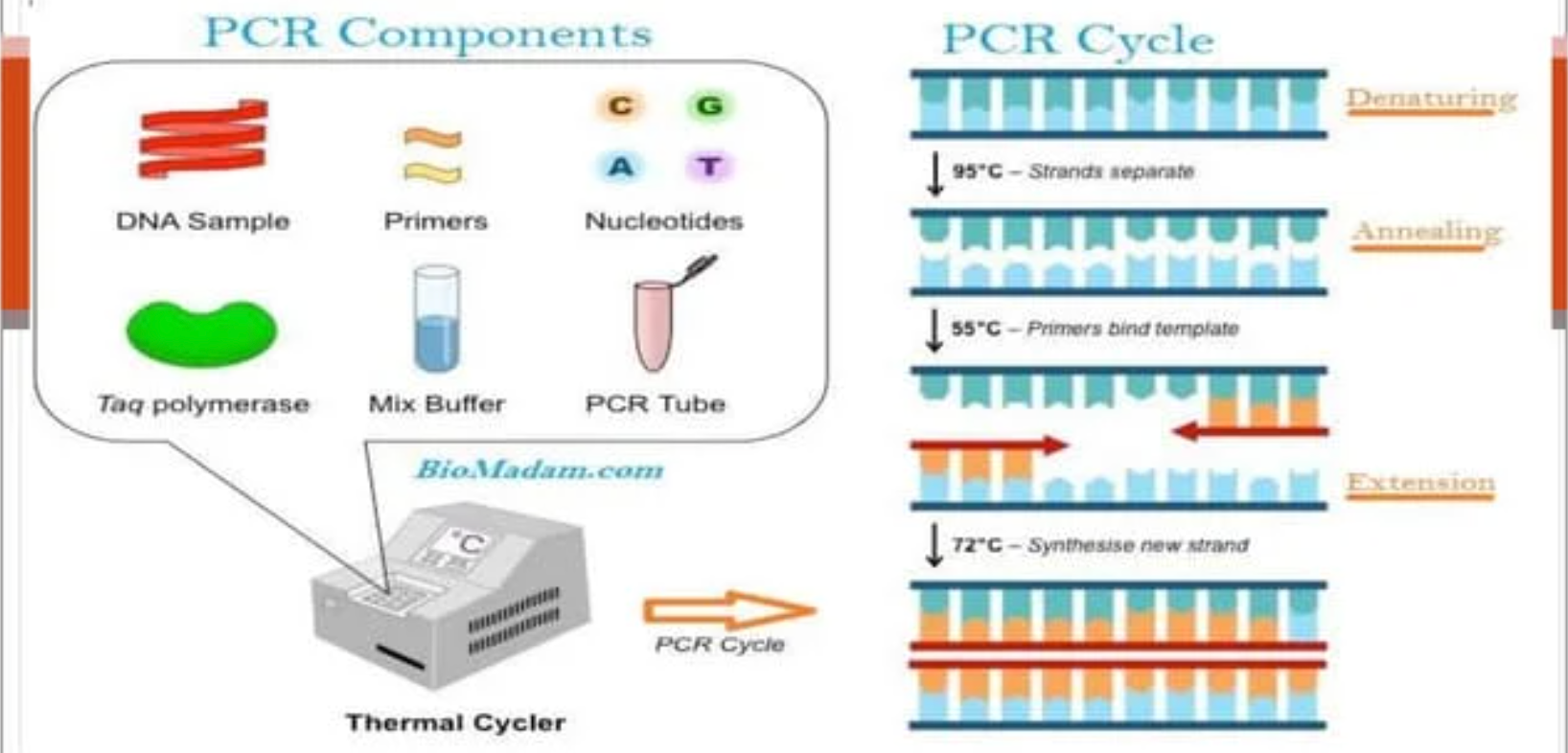

一、PCR仪TEC温控应用背景

PCR（聚合酶链式反应）是由 Kary Mullis 于1983年提出的一项革命性技术，用于快速扩增DNA片段，已广泛应用于：

* 医疗诊断（如新冠检测）

* 基因测序

* 法医鉴定

* 生物科研

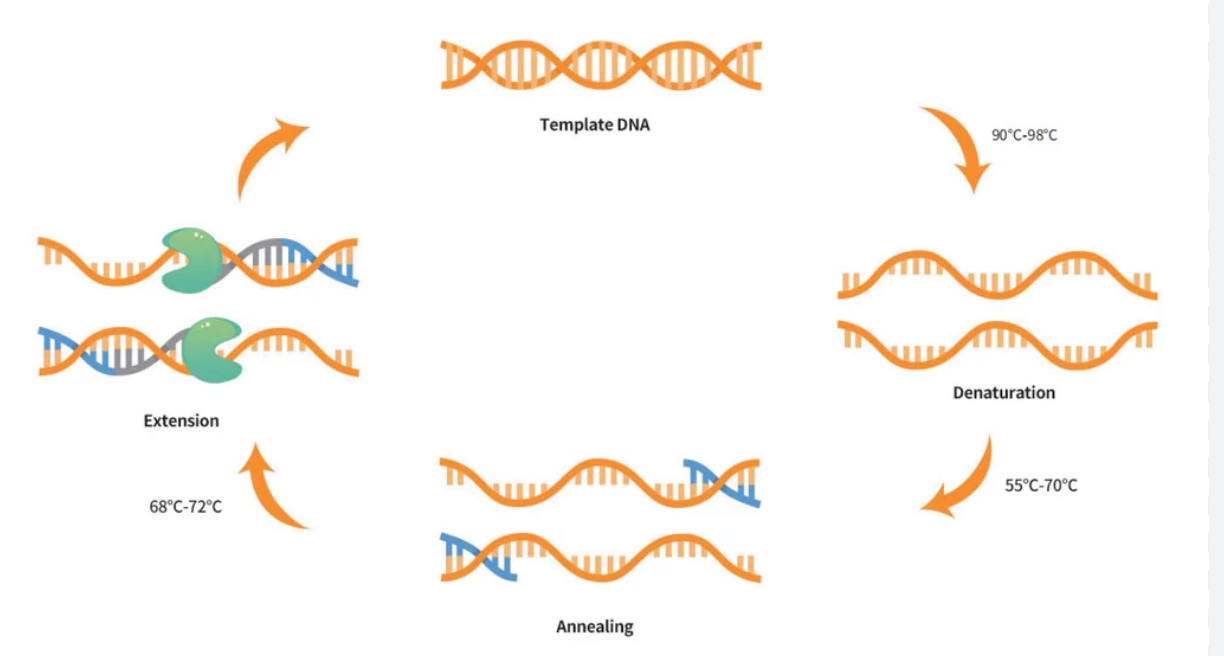

PCR实验的核心是**温度循环控制**，需要在不同温区之间反复切换，温控系统是PCR仪的核心性能决定因素

* 变性：94–98℃

* 退火：50–65℃

* 延伸：约72℃

2. 为什么必须用TEC温控

传统加热方式（电阻加热）存在问题：只能加热，无法主动制冷、温度响应慢、精度和均匀性不足。而TEC（半导体制冷）技术可以：同时实现加热+制冷，对温度快速切换，实现高精度闭环控制。成为PCR仪的主流温控方案。

二、PCR仪TEC温控技术原理

1. TEC核心原理（帕尔贴效应）TEC基于 **Peltier effect**：通电后：一侧吸热（制冷），一侧放热（加热），改变电流方向 → 冷热反转。TEC结构特点：、陶瓷基板、无机械运动高可靠、无噪音、可精准控制。

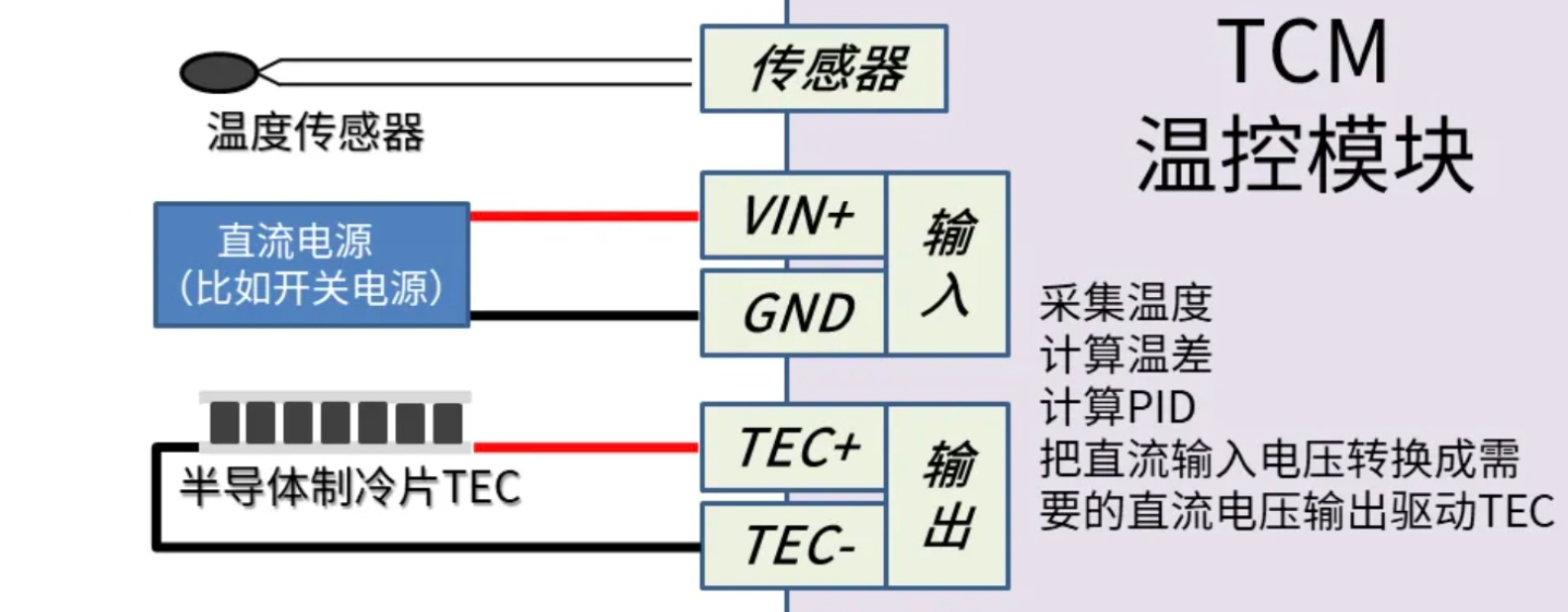

2. PCR温控系统结构

（1）温控模块

* TEC制冷片

* 铝合金加热模块（样品块）

（2）温度采集

* NTC/PT100传感器

* 多点温度检测

（3）控制系统

* PID算法控制

* PWM/电流驱动

（4）散热系统

* 风冷 / 水冷散热器

四、思大TEC温控器在PCR中的应用

1. 思大TEC温控器定位，专注半导体温控、高精度TEC控制、医疗与光电应用

在PCR领域主要提供：

**TEC驱动+温控算法一体化解决方案**

2. 系统应用架构

* TEC驱动模块（双向）

* 温度采集模块（高精度NTC）

* 控制算法（PID+自整定）

* 通讯接口（Modbus/RS485/TCP）,可直接嵌入PCR仪系统

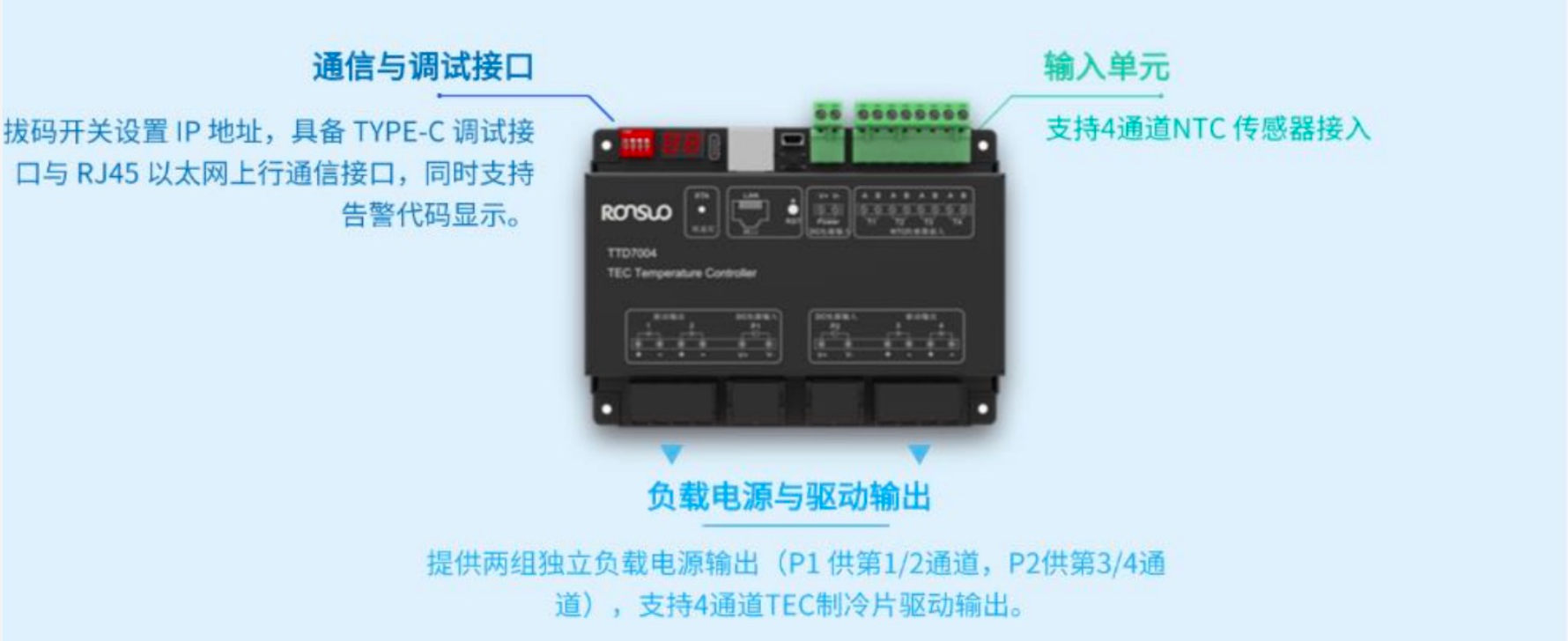

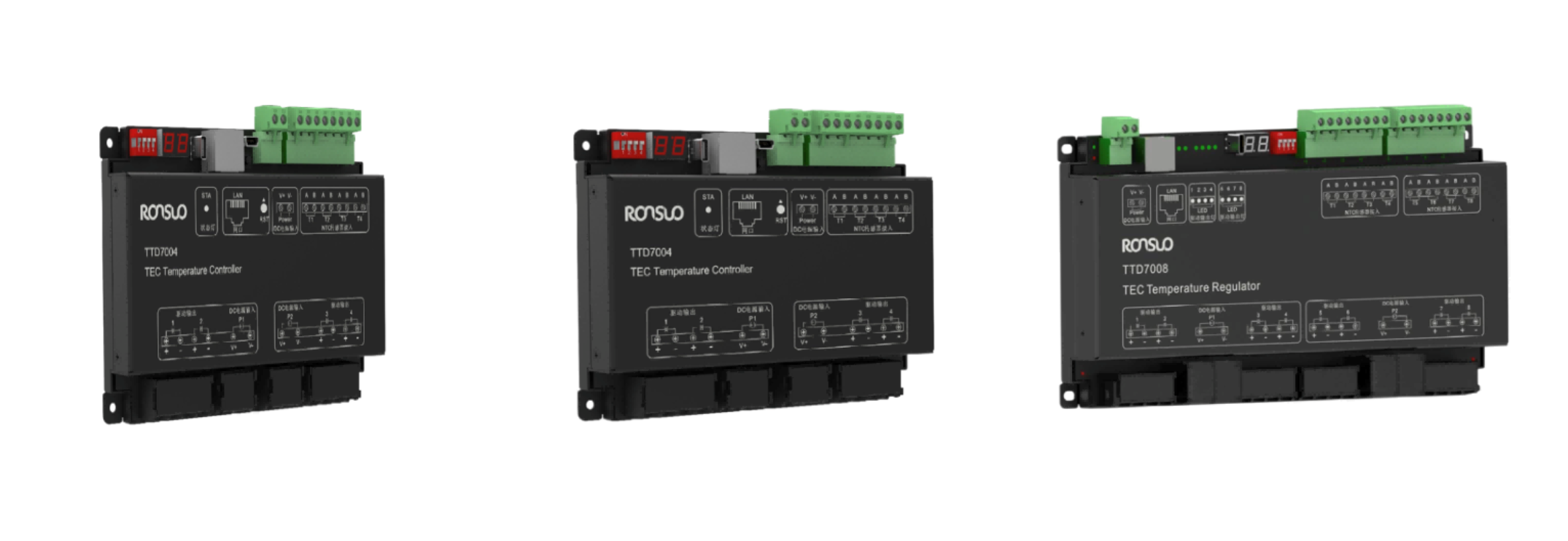

五、思大TEC温控器产品特点

1. 高精度控制

* 控温精度：±0.1℃

* 支持多点校准

满足PCR对一致性的严苛要求

2. 双向温控能力

* 制冷/加热自动切换

* 提高温度循环效率

3. 高响应速度

* 快速升降温

* 支持高Ramp Rate

提升PCR检测效率

4. 强抗干扰能力

* 工业级设计

* EMC优化

适用于医疗设备复杂环境

5. 灵活集成能力

* 支持Modbus、模拟量

* 易嵌入PCR整机
