分体式温控器TCD系列

8-48通道独立 PID 控制，精准控温，稳定可靠

TCD60xx 是一款多通道智能温度控制器，支持 8–48 路独立控温输出，适用于多点精准温控场景。提供上、下行 RS485 接口，支持与上位机及温度采集模块连接，采用标准 Modbus RTU 协议，单总线可组网 16 台设备。每通道独立 PID 参数设置，控温精度高、稳定性强、抗干扰能力强，并内置多级超温保护机制，异常时自动切断输出，保障设备与物料安全。

01 多通道独立控温

8–48通道独立PID控制，控温更精准，可配置 PNP/NPN 模式

02 分体式架构设计

温控器与采集模块分离部署，布线灵活，适合多点分布式温控应用

03 高稳定与强抗干扰

工业级硬件设计，适应复杂电磁环境，长期运行稳定可靠

04 多级安全保护机制

内置超温与异常保护，温度异常自动切断输出，保障设备与物料安全

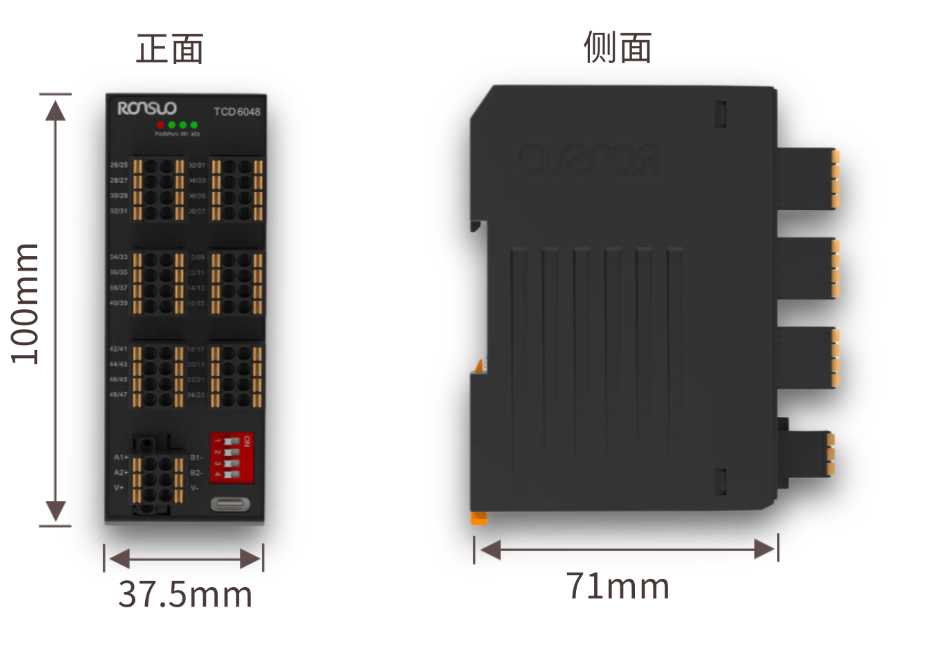

产品尺寸图

工业级设计

采用高性能工业级 32 位处理器

支持-20~85℃环境长期稳定工作

支持 12~36V DC 宽电压输入

耐高温阻燃 PC 塑料外壳

可靠稳定

带看门狗设计，保证系统长期稳定运行

采用完善的防护机制，保证设备稳定性

电源和 485 接口内置浪涌和静电防护

DO 输出短路保护功能

输入电源接口反接保护

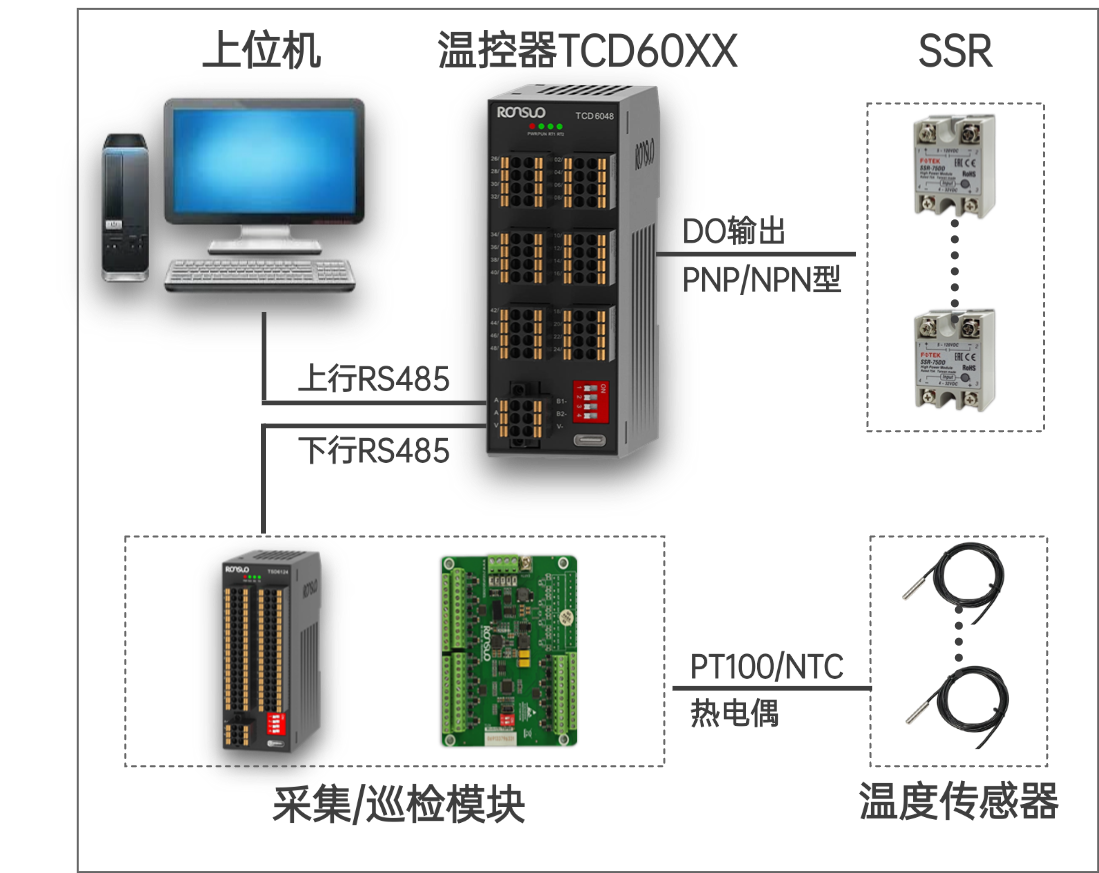

产品拓扑图

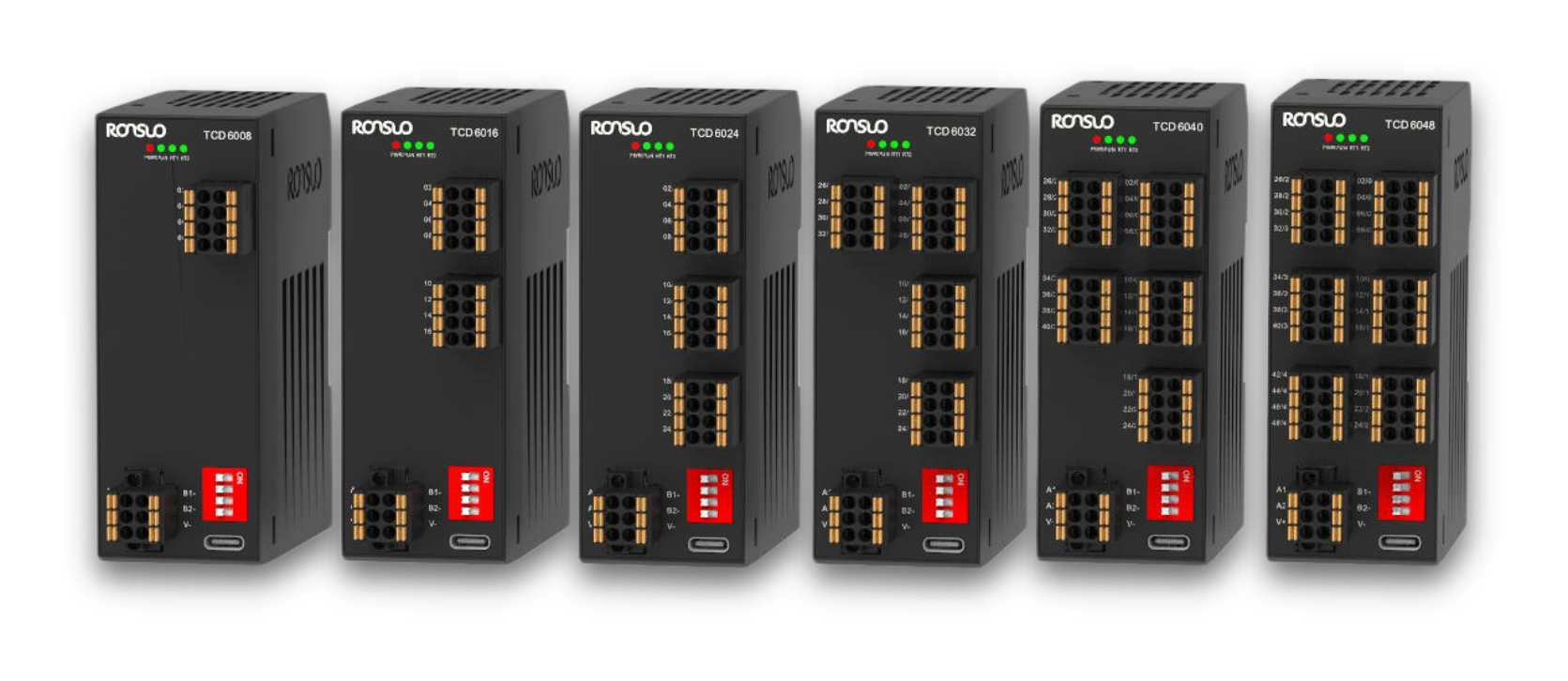

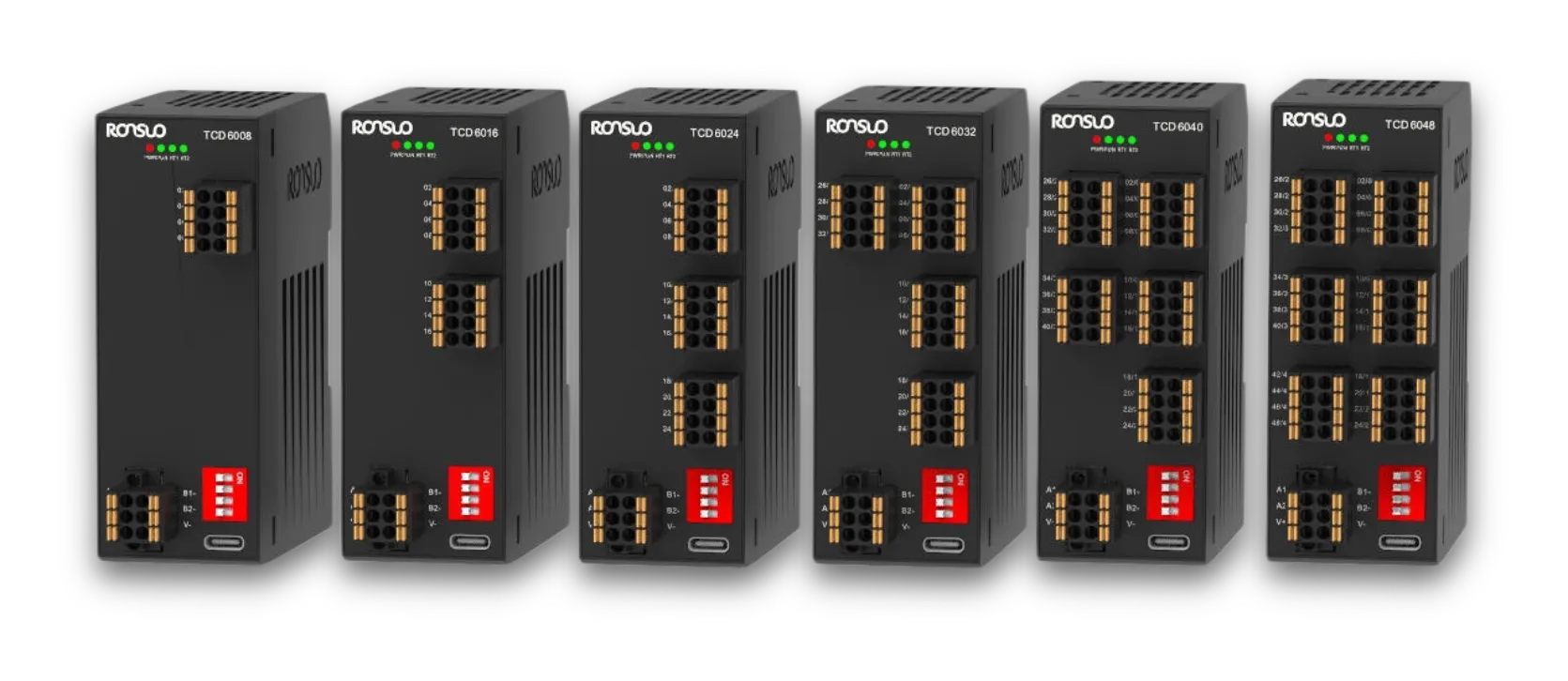

产品选型

名称	型号	描述
分体式温控器TCD60xx	TCD6008	8 通道 DO 输出（PNP/NPN）,2 路 RS485 通信接口，标准 DIN35 导轨安装
分体式温控器TCD60xx	TCD6016	16 通道 DO 输出（PNP/NPN）,2 路 RS485 通信接口，标准 DIN35 导轨安装
分体式温控器TCD60xx	TCD6024	24 通道 DO 输出（PNP/NPN）,2 路 RS485 通信接口，标准 DIN35 导轨安装
分体式温控器TCD60xx	TCD6032	32 通道 DO 输出（PNP/NPN）,2 路 RS485 通信接口，标准 DIN35 导轨安装
分体式温控器TCD60xx	TCD6040	40 通道 DO 输出（PNP/NPN）,2 路 RS485 通信接口，标准 DIN35 导轨安装
分体式温控器TCD60xx	TCD6048	48 通道 DO 输出（PNP/NPN）,2 路 RS485 通信接口，标准 DIN35 导轨安装

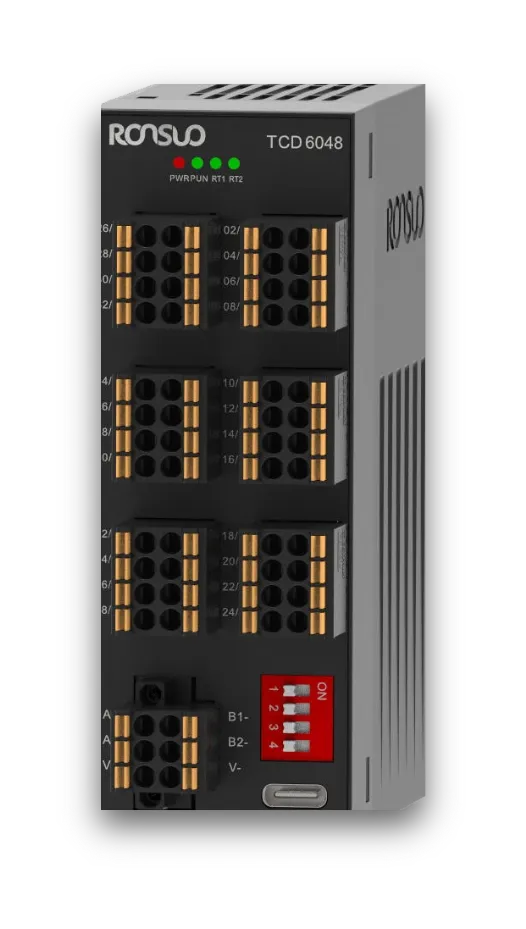

TCD6048温控模块技术参数
项目		TCD60xx
设备供电	接线方式	2P-2.50弹簧接线端子
	工作电压	24VDC（12~36V）
	模块功耗	≤0.5W(不含输出负载)
	电源防护	浪涌保护、静电保护、反接保护
设备通信	接口类型	4P-3.50弹簧接线端子
	串口数量	2路RS485通信接口（上行&下行）
	通信协议	标准ModbusRTU协议,支持01、03、05、06、15、16功能码
	通信方式	支持RS485总线使用（1~16站号）
	串口参数	波特率：9600、19200、38400(默认)和115200校验位：无，数据位：8，停止位：1
	传输距离	≤1000m
	隔离方式	光电隔离
	串口防护	浪涌保护、静电保护
调试接口	TYPE-C	默认通信参数：921600,n,8,1
输出通道	接口类型	3.50弹簧接线端子
	输出通道数	8、16、24、32、40和48路
	输出类型	PNP/NPN可配置（默认PNP）
	驱动电流	≤60mA/通道
	控制类型	可控制固态继电器
	输出防护	短路保护、静电保护
结构安装	外壳材质	耐高温阻燃PC
	安装方式	标准DIN35导轨安装
	产品尺寸	37.5mm100.0mm70.95mm(不含端子)
使用环境	工作温度	-20~85℃
	存储温度	-20~105℃
	工作湿度	10~95%（无凝露）
功能描述	指示灯	电源指示灯、运行指示灯、上下行通信指示灯
	告警指示	检测到告警时可通过指示灯显示或通过读取指定寄存器获取
	自整定	通道支持独立自整定
	PID控制	通道支持独立设定SV值，支持独立PID控制
	控温精度	≤±0.5℃
