ModbusTCP 卡片式 IO 模块
产品概述
MODBUS TCP 卡片式 IO 模块是一款模块化结构设计设备。Modbus TCP 适配器可扩展接入最大 32 个 I/O 模块，支持 Modbus TCP 协议实现实时数据通信。为用户提供高速数据输出、数据采集和优化系统配置，简化现场配线提高系统可靠性等提供保障。
Modbus TCP 适配器支持扩展模块类型丰富，可扩展数字量输入模块、数字量输出模块、模拟量 输入模块和模拟量输出模块等。可满足各类行业工业自动化控制应用。
产品组合

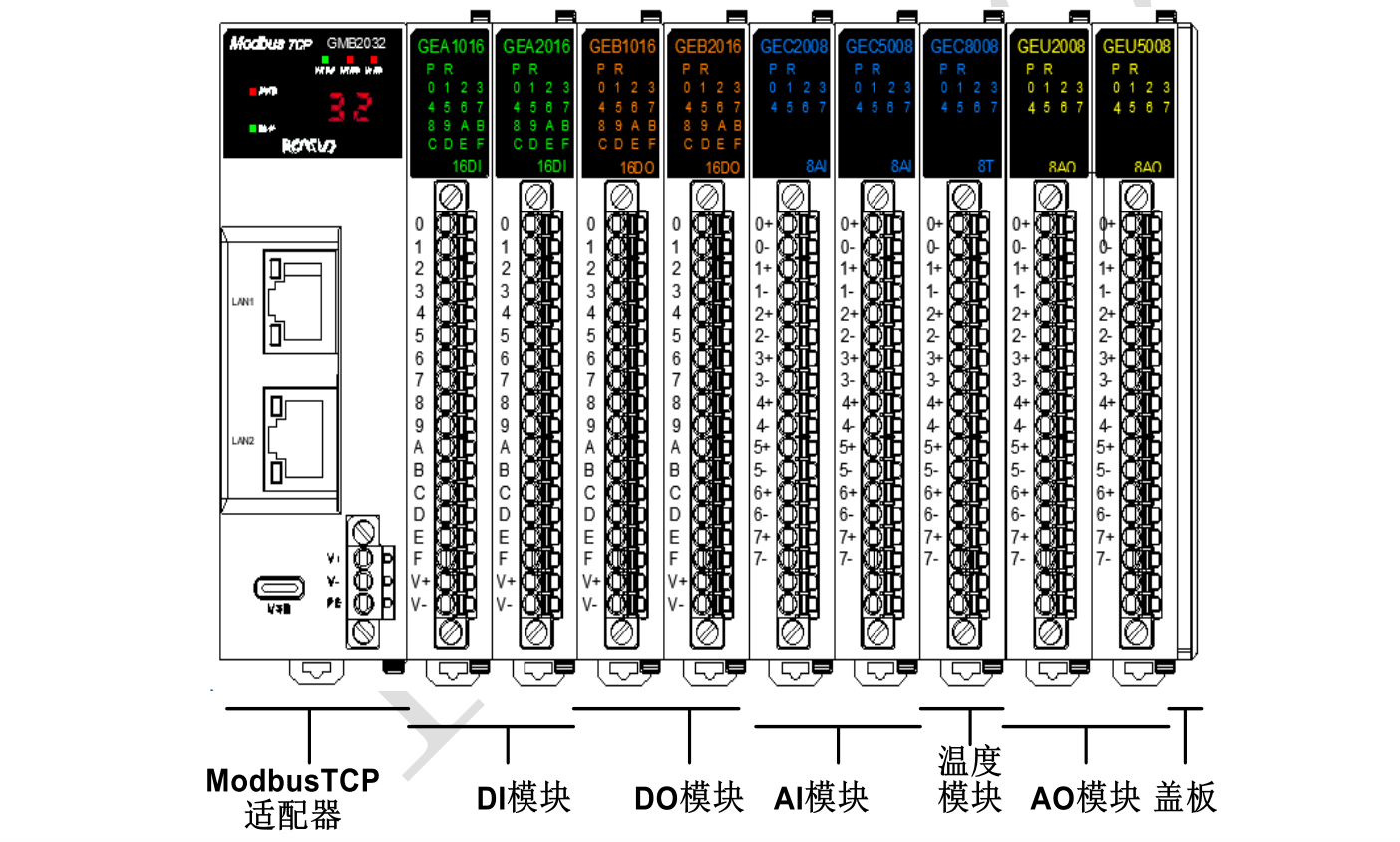

MODBUS TCP 卡片式 IO 模块是由 Modbus TCP 适配器和数字量输入模块（DI）、数字量输出模块（DO）、模拟量输入模块（AI）和模块量输出模块（AO）组成。1 个适配器最多可接入 32 个扩展模块灵活组合使用，详细如下图所示：
型号表格
| 序号 | 类别 | 名称 | 型号 | 说明 |
|---|
| 1 | 适配器 | 适配器模块 | GMB2032 | Modbus TCP适配器，最大支持32个扩展模块 |
| 2 | DI模块 | DI扩展模块 | GEA1016 | 16路DI扩展模块,NPN输入 |
| 3 | GEA2016 | 16路DI扩展模块,PNP输入 |
| 4 | DO模块 | DO扩展模块 | GEB1016 | 16路DO扩展模块,NPN输出 |
| 5 | GEB2016 | 16路DO扩展模块,PNP输出 |
| 6 | AI模块 | AI扩展模块 | GEC2008 | 8路AI扩展模块,0~10V输入 |
| 7 | GEC5008 | 8路AI扩展模块,4~20mA输入 |
| 8 | 温度模块 | 温度采集模块 | GEC8008 | 8路温度采集模块,热电偶(K/N/E/J/T型) |
| 9 | AO模块 | AO扩展模块 | GEU2008 | 8路AO扩展模块,0~10V输出 |
| 10 | GEU5008 | 8路AO扩展模块,4~20mA输出 |
产品特点
⚫ 适配器支持与多种类型 I/O 模块灵活组合使用
⚫ 一个适配器支持最大 32 个扩展 IO 模块接入
⚫ 可灵活扩展数字量、模拟量和温度采集等模块适用各类工业控制场景
⚫ 适配器符合工业以太网标准 Modbus TCP 协议通信
⚫ 设备支持 01、03、05、06、15、16 功能码读写数据
⚫ 模块通道带指示灯显示，方便查看通道工作状态
⚫ 模块接口均为免螺丝弹簧接线端子，施工维护便捷
产品参数
1、模块通用参数
| 模块通用技术参数 |
|---|
| 项目 | 参数 |
| 外观尺寸 | 适配器主机 | 34mm*70.95mm*100mm |
| I/O扩展模块 | 15.6mm*70.95mm*100mm |
| 重量 | 适配器主机 | 110g |
| I/O扩展模块 | 90g |
| 接线方式 | 适配器主机 | 弹簧端子(免螺丝)/标准RJ45网口 |
| I/O扩展模块 | 弹簧端子(免螺丝) |
| 工作环境 | 工作温度 | -20℃~85℃ |
| 存储温度 | -20℃~105℃ |
| 相对湿度 | 10~95%RH，无凝露 |
| 防护等级 | 防护 | IP20 |
| 浪涌防护 | 适配器主机 | 电源输入接口4级防护 |
| I/O扩展模块 | DI/DO/AO电源输入接口4级防护 |
2、Modbus TCP 适配器参数
| Modbus TCP适配器技术参数 |
|---|
| 项目 | 参数 |
| 模块供电 | 接线方式 | 3P弹簧端子(免螺丝) |
| 工作电压 | 24VDC（12~36V） |
| 工作电流 | 650mA |
| 电源保护 | 反接保护 |
| 协议类型 | Modbus TCP/Modbus RTU Over TCP协议 |
| Modbus功能码 | 支持01、03、05、06、15、16 |
| TCP端口号 | 502 |
| 通信接口 | RJ45x2（LAN1、LAN2），支持交换功能 |
| 可扩展模块数量 | 32个 |
| 线缆要求 | Cat5及以上屏蔽网线 |
| 传输速率 | 100Mbps |
| 传输距离 | ≤100m |
| 固件升级和调试 | TYPE-C接口 |
3、数字量输入模块(DI)参数
| 数字量输入模块(DI)技术参数 |
|---|
| 项目 | 参数 |
| 模块供电 | 接线方式 | 18P弹簧端子(免螺丝)，电源占用2P |
| 工作电压 | 24VDC（12~36V） |
| 电源保护 | 反接保护 |
| 输入连接方式 | 18P弹簧端子(免螺丝)，输入占用16P |
| 输入通道数 | 16 |
| 信号类型 | NPN/PNP |
| 使用方式 | 与GMB适配器组合使用 |
| 模块功耗 | 0.2W |
| 输入电流 | ＜1mA/Channel |
| 信号电压-0 | ＜4VDC |
| 信号电压-1 | ＞6VDC |
| 输入滤波 | 默认:5ms(范围1~100ms) |
| 隔离方式 | 光耦隔离 |
| 隔离耐压 | 1500V |
| 输入状态显示 | 信号有效时绿色指示灯点亮 |
4、数字量输出模块(DO)参数
| 数字量输出模块(DO)技术参数 |
|---|
| 项目 | 参数 |
| 模块供电 | 接线方式 | 18P弹簧端子(免螺丝)，电源占用2P |
| 工作电压 | 24VDC（12~36V） |
| 电源保护 | 反接保护 |
| 输出连接方式 | 18P弹簧端子(免螺丝)，输出占用16P |
| 输出通道数 | 16 |
| 信号类型 | NPN/PNP |
| 使用方式 | 与GMB适配器组合使用 |
| 模块功耗 | 0.3W |
| 负载类型 | 阻性负载/感性负载 |
| 输出电流 | 0.5A/Channel，4A/Module |
| 输出防护 | 输出短路保护 |
| 隔离方式 | 光耦隔离 |
| 隔离耐压 | 1500V |
| 输出状态显示 | 信号有效时绿色指示灯点亮 |
5、模拟量输入模块(AI)参数
| 模拟量输入模块(AI)技术参数 |
|---|
| 项目 | 参数 |
| 输入连接方式 | 18P弹簧端子(免螺丝)，输入占用16P |
| 输入通道数 | 8 |
| 模块功耗 | 0.3W |
| 输入信号类型(电压型) | 0~10V |
| 输入信号类型(电流型) | 4~20mA |
| 使用方式 | 与GMB适配器组合使用 |
| 输入电流 | ＜1.5mA/Channel |
| 输入阻抗(电压型) | ＞500KΩ |
|---|
| 输入阻抗(电流型) | 250Ω |
| 分辨率 | 16bit |
| 采样速率 | 1Ksps |
| 精度 | 0.05% |
| 隔离耐压 | 1500V |
| 输入状态显示 | 信号有效时绿色指示灯点亮 |
6、温度采集模块(GEC)参数
| GEC8008温度采集模块技术参数 |
|---|
| 项目 | TEC8008 |
| 采集通道 | 接口类型 | 18P-3.50弹簧端子,占用16P |
| 采集通道数 | 8路 |
| 传感器类型 | K/N/E/J/T型热电偶 |
| 测温范围 | 采集精度0.1℃量程：K/N/J型(0~1200℃)、E型(0~1000℃)、T型(0~400℃)。采集精度0.01℃量程：K/N/E/J型(0~650℃)、T型(0~400℃)。默认：0.01℃ |
| 测温精度 | ≤±1.0℃ |
| 分辨率 | 0.01℃ |
| 采样周期 | ≤100ms |
| 使用方式 | 组合应用 | 与GMB适配器组合使用 |
| 结构特点 | 外壳材质 | 耐高温阻燃PC |
| 安装方式 | 标准DIN35导轨安装 |
| 产品尺寸 | 高100mm*宽15.6mm*深71mm |
| 使用环境 | 工作温度 | -20~85℃ |
| 存储温度 | -20~105℃ |
| 工作湿度 | 10~95%（无凝露） |
7、模拟量输出模块(AO)参数
| 模拟量输出模块(AO)技术参数 |
|---|
| 项目 | 参数 |
| 模块供电 | 接线方式 | 18P弹簧端子(免螺丝)，电源占用2P |
| 工作电压 | 24VDC（18~36V） |
| 电源保护 | 反接保护 |
| 输出连接方式 | 18P弹簧端子(免螺丝)，输出占用16P |
| 输出通道数 | 8 |
| 模块功耗 | 0.5W |
| 输出信号类型(电压型) | 0~10V |
| 输出信号类型(电流型) | 4~20mA |
| 使用方式 | 与GMB适配器组合使用 |
| 输出阻抗(电压型) | ＞500Ω |
| 输出阻抗(电流型) | ＜600Ω |
| 分辨率 | 16bit |
| 精度 | 0.1% |
| 输出防护 | 输出短路保护 |
| 隔离耐压 | 1500V |
| 输出状态显示 | 信号有效时绿色指示灯点亮 |
