TEC温控器TTD70xx系列

产品简介
TTD70xx是一款网络型2/4/8路TEC温控器，支持1/2/4/8路NTC型热敏电阻温度传感器接入，支持2/4/8路制冷制热输出，输出额定电流高达10-15A，输出分为2组，每组均支持4-30V输入，方便驱动不同功率和电压的TEC，提供一路上行以太网接口，支持标准ModbusTCP协议。

产品咨询 13609016130

产品中心

product

新闻中心

News Center

邀请函 | 蓝卫士温控新能源温控一体化解决方案即将亮相2025高工储能年会

亿纬锂能全极耳圆柱电池新品首发，推动工具锂电迈入高倍率新阶段！

蓝卫士发布多款 TEC 温控器 — 满足多样场景温控需求

深芯盟第一届第二次会员大会暨半导体产业发展年终交流会即将隆重召开

中华人民共和国第十五届运动会

蓝卫士温控祝您中秋快乐、万事如意！

详细介绍产品参数产品说明书

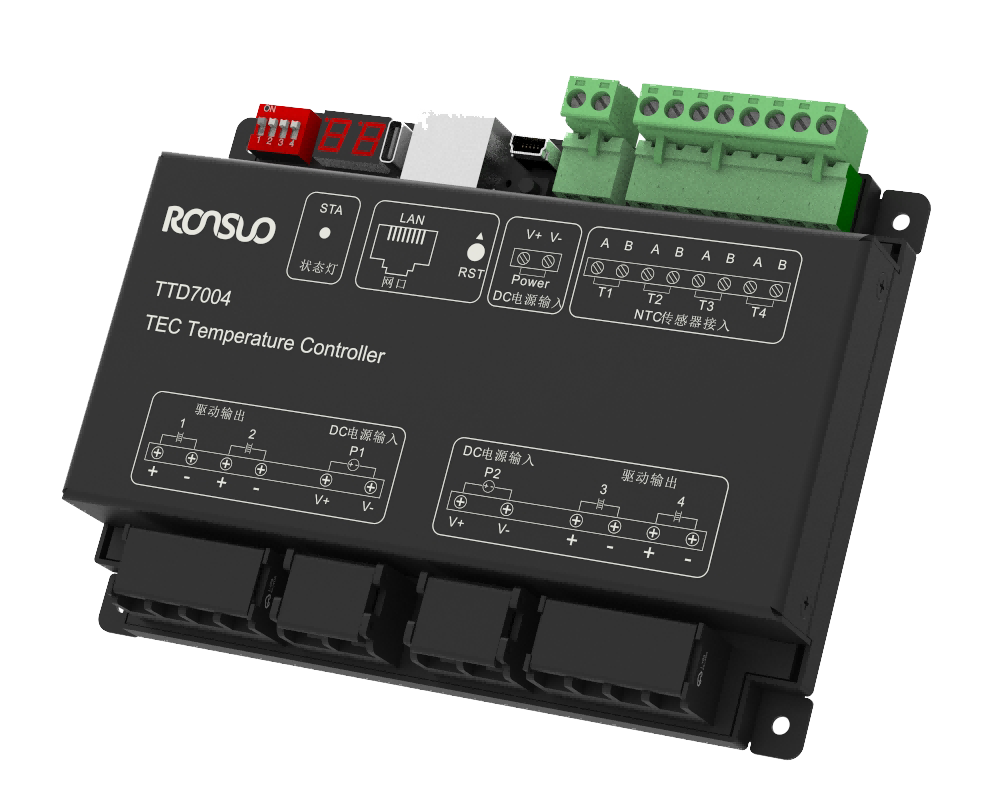

TEC 温控器(TTD7004)

TEC 温控器是一款高度集成的温控设备，集温度采集与直流双向控温输出于一体，能够直接驱动直流负载（如 TEC 制冷片），省去了外接采集器和固态继电器的繁琐步骤。该温控器依据实时采集的温度值（PV）与用户设定的目标值（SV），智能计算 PID 控制比例，智能 PWM 调节制冷/加热功率器件的输出，以实现精准的温度控制。此外，设备配备有 1 个 100Mbps 的高速网络接口，便于与上位机建立连接，支持标准的 Modbus TCP/RTU 通信协议，确保数据传输的高效与兼容性。

设备具有控温精准、稳定性好、抗干扰性强和多级超温防护等特点。系统自带超温告警时停止输出，控制温度超限告警时关闭输出等功能，可有效保护被控物品安全性。

TEC 温控器(TTD7004)

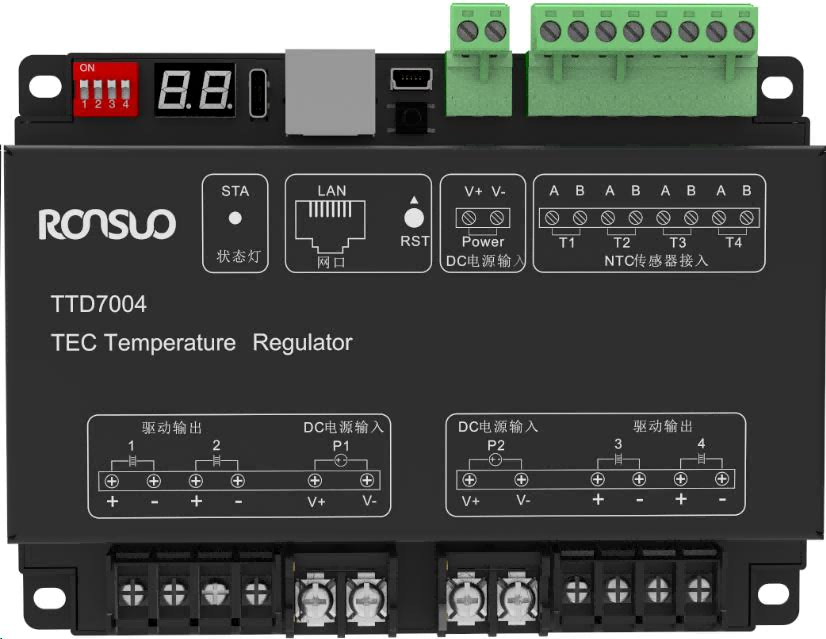

TEC 温控器（TTD7004）设备正面视图，详细产品外观如下所示：

TEC 温控器（TTD7004）设备，详细参数信息如下：

TTD7004温控器技术参数
项目		参数
设备供电	接线方式	2P-5.08接线端子
	工作电压	24VDC（12~36V）
	设备功耗	≤1.5W（静态）
	电源防护	浪涌保护、静电保护、反接保护
上行	接口类型	标准RJ45网口
上行	网口数量	1个
以太网通信	通信协议	标准Modbus TCP/RTU协议, 支持01、03、05、06、15、16功能码
	网口速率	100Mbps
	传输距离	≤100m
	默认参数	通信：Modbus TCP，端口：502
		IP：192.168.1.21
		掩码：255.255.255.0
		网关：192.168.1.1
采集通道	接线方式	8P-5.08接线端子（每通道占用2P）
	传感器类型	NTC热电阻（分度表可自定义导入），默认：NTC10K-B3950
	采集通道数	4通道
	采样周期	≤10ms
	测温范围	-60~150℃
	测温精度	≤±0.2℃
	分辨率	0.1℃/0.01℃，默认：0.01
负载	接线方式	2P-栅栏式接线端子（2组），支持同时输入不同直流电压
负载	接线方式	2P-栅栏式接线端子（2组），支持同时输入不同直流电压
输入电源	输入电压	4~30VDC（单组过流能力30A）
输出通道	接口类型	4P-栅栏式接线端子（2组）
	输出通道数	4通道
	输出类型	PWM开关型
	负载电流	≤15A/通道（直接驱动TEC片加热或制冷）
	输出防护	短路/过载保护，断路告警检测
结构特点	外壳材质	铝合金外壳
	安装方式	M3.5*4螺孔固定安装(参见2.1.1章节)

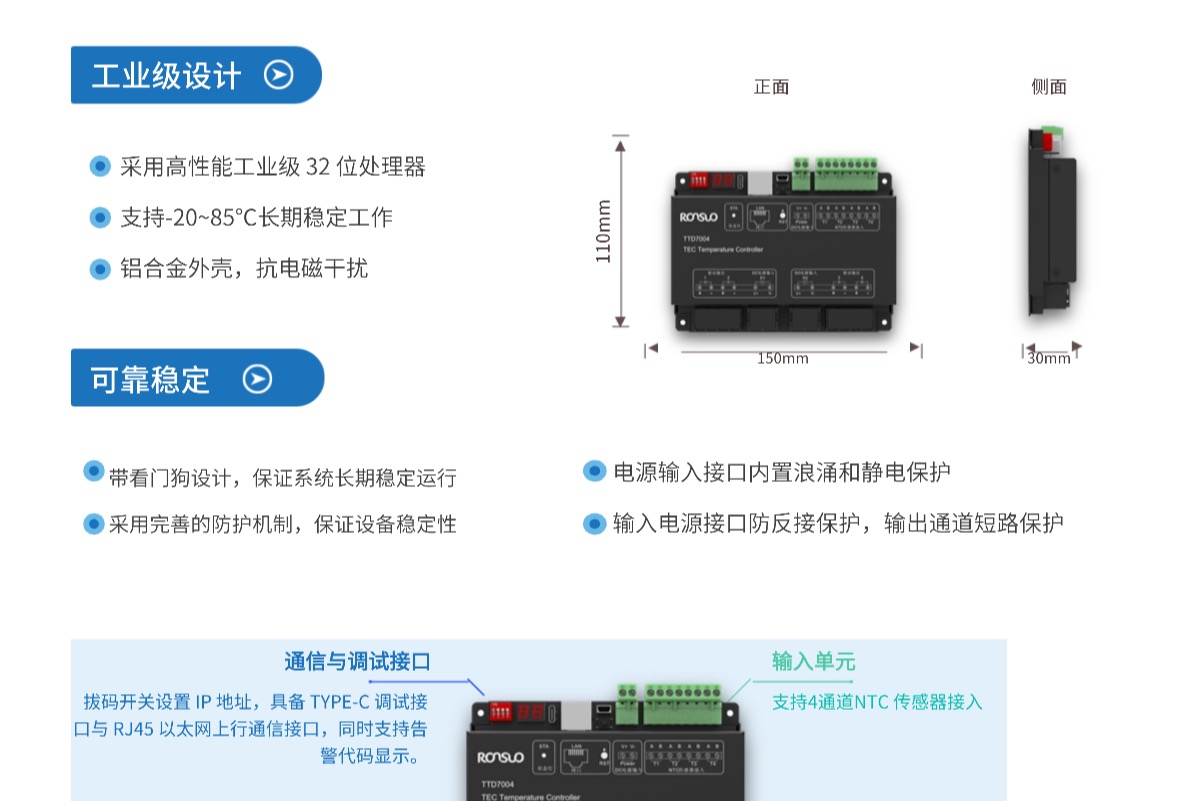

	产品尺寸	150mm130mm28mm(长x宽x高)
使用环境	工作温度	-20~85℃
	存储温度	-20~105℃
	工作湿度	10~95%（无凝露）
功能描述	指示灯	电源指示灯、运行指示灯、输入/输出指示灯、告警显示数码管
	告警指示	检测到告警时可通过指示灯显示或通过读取指定寄存器获取
	自整定	通道支持独立自整定
	PID控制	通道支持独立设定SV值，支持独立PID控制
	控温精度	≤±0.1℃
	数据通信	Modbus以太网通信
